在生物醫學、化學分析和環境監測等領域，微流控芯片正逐漸成為關鍵實驗平臺。芯片內部的精密流道結構對密封工藝提出了極高要求。然而，傳統封裝方式如超聲波焊接、熱壓工藝和膠水粘接存在諸多缺陷，已難以滿足現代微流控器件對潔凈度、密封強度和批量效率的需求。

為此，激光塑料焊接技術正成為微流控芯片封裝的新主流。

一、微流控芯片的結構與封裝難題

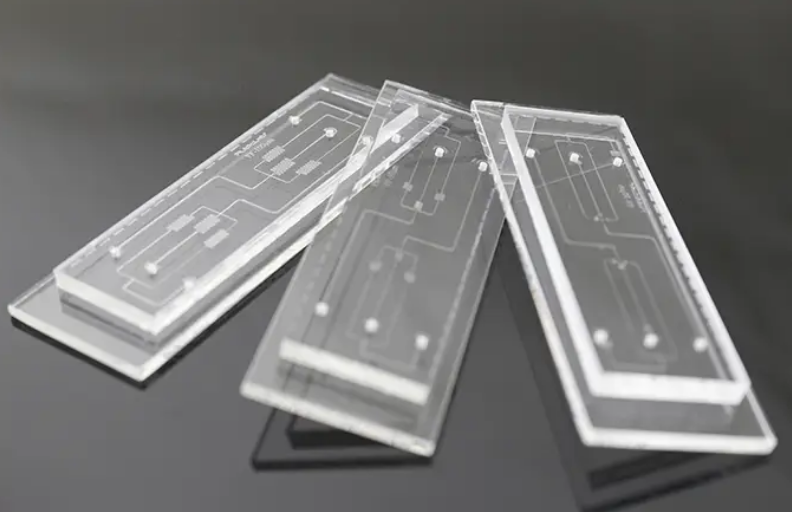

微流控芯片一般由兩部分組成：上層為蓋片（塑料薄膜或幾毫米厚塑料片），下層為雕刻或注塑成形的基底，其上形成了寬度在100μm至1mm之間的微型流道。封裝必須確保焊縫無污染、無熱損、密封嚴密，這對傳統工藝構成挑戰。

傳統工藝的問題：

* 超聲波焊接：產生粉塵和溢料，污染流道；
* 熱壓工藝：熱影響區大，易變形，效率低；
* 膠水粘接：存在滲膠風險，增加點膠和固化工序，成本高。

這些工藝在潔凈度、精度控制和自動化效率方面都存在短板。

二、激光塑料焊接技術優勢

激光塑料焊接，又稱“激光透射焊接”，采用高能激光束穿透上層塑料后，由下層塑料吸收熱量實現局部熔融，借助壓力完成密封融合。其優勢在于：

* 非接觸潔凈焊接：無粉塵、無污染；
* 熱影響?。翰粨p傷流道結構；
* 無需添加膠水或吸光劑；
* 適合批量自動化：效率高，焊縫一致性好；
* 焊縫美觀牢固，可控制在100μm精度范圍內。

三、行業趨勢：歐美市場加速發展

據 Persistence Market Research 報告顯示，2024年歐洲激光塑料焊接市場規模達4.18億美元，預計到2031年將增長至7.61億美元，年復合增長率高達8.9%。其中，德國占據市場30%的份額，依托 TRUMPF、LPKF 等技術龍頭以及發達的汽車與醫療行業，推動潔凈封裝應用快速普及。

與此同時，美國也在加速布局透明塑料焊接。2025年1月，Laser Photonics（NASDAQ\:LASE）啟動“Clear-on-Clear”項目，該技術可在無需吸收劑的情況下實現透明塑料的高精密焊接，特別適用于醫療微流控芯片領域。其子公司 CMS 系統支持自動產線集成，采用離軸視覺定位技術，精準度高、兼容性強。

此外，瑞士 Hymson于2025年收購 Leister 激光焊接業務，宣布將其高精度技術引入中國，進一步推動全球化合作，反映出微流控封裝技術國際協同的加快。

四、博特精密解決方案

面對微流控芯片潔凈焊接需求，博特精密推出的透明塑料激光焊接系統具備領先優勢。

系統特點：

* 無需吸光添加劑，潔凈無污染；
* 模塊化設計：激光器、光學組件、運動系統與夾具一體化；
* 多軸聯動控制，可實現點、線、圓、自由圖形等多種焊接形式；
* 紅光輔助定位 + CCD監控系統；
* 激光器免維護、壽命長、穩定可靠；
* 結構緊湊，便于嵌入產線或?qū)嶒?yàn)室部署。

可焊接材料廣泛：

材料類型	示例材料
通用塑料	PP、PE、PVC
工程塑料	PC、POM、PBT、PA6
超級工程樹脂	PPS、PEEK、LCP、PEI
透明材料	PC、PET、PMMA 等
膜材料	PFA、PTFE膜（25~100μm）
非織造布	各種密度 PP 材網格布

→ 實現3\~5mm厚塑料焊接，以及膜材的無損潔凈封裝。

五、微流控芯片中的實際應用

通過博特精密激光焊接系統，制造商可實現：

* 無污染封裝，保護內部流道；
* 微米級焊縫控制，確保流道結構精度；
* 適應不同結構芯片：如實驗室芯片、即時診斷芯片（POCT）、生化反應芯片；
* 高自動化效率：提升生產良率與一致性。

結合歐美“清潔焊接”趨勢和高精醫療封裝的需求，該系統技術路線高度一致，并具備本土制造與服務優勢。

六、總結展望

微流控芯片對潔凈密封提出了前所未有的挑戰。傳統工藝的局限，推動了激光塑料焊接技術在全球范圍的迅速普及。特別是在歐洲和美國市場，對透明塑料潔凈封裝技術的研發持續加碼，行業趨勢愈發清晰。

在這一背景下，博特精密的透明塑料焊接系統，以其潔凈、安全、高效、靈活的特性，不僅滿足本土市場對微流控芯片焊接的嚴苛要求，更具備向歐美市場同步升級、對接國際技術標準的潛力。

激光塑料焊接技術，正成為高端微流控封裝的核心能力。在全球技術融合與本土制造能力提升的雙重驅動下，中國廠商有望在這一賽道中占據重要一席。
