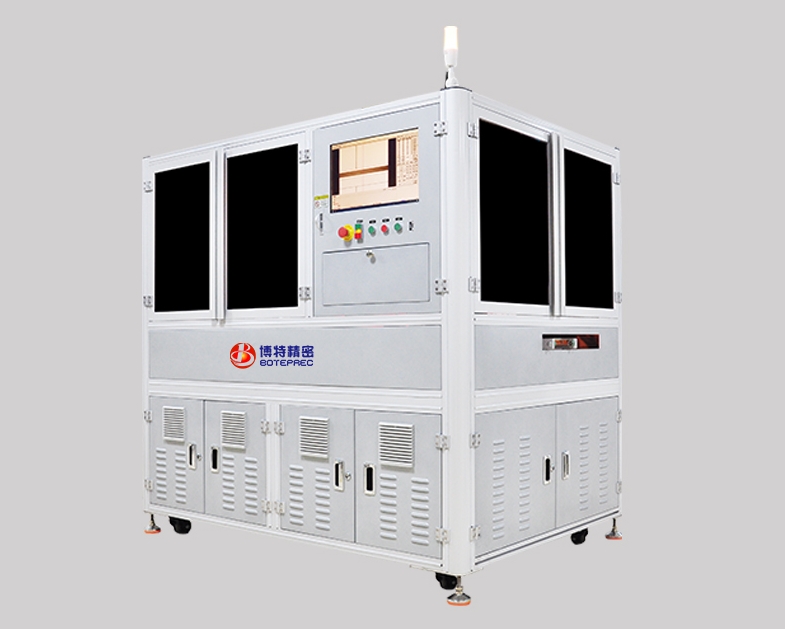

在現代電子制造業中，表面貼裝技術(SMT)生產線的高效運作離不開精密可靠的標識技術。激光鐳雕設備作為PCB印刷電路板二維碼雕刻的核心工具，已成為SMT產線不可或缺的組成部分。這種非接觸式加工技術通過在PCB表面精確燒蝕形成永久性標記，實現了產品追溯、質量控制和生產管理的數字化升級。

激光鐳雕技術相較于傳統印刷或機械雕刻方式具有顯著優勢：首先，它能在不損傷基材的情況下實現微米級精度的標記；其次，激光標記具有極高的耐久性，能抵抗化學腐蝕、機械磨損和高溫環境；再者，激光系統可無縫集成到自動化生產線中，實現高速、連續的標記作業。隨著工業4.0和智能制造的推進，二維碼作為產品信息載體的重要性日益凸顯，激光鐳雕設備在PCB制造領域的應用前景愈發廣闊。

一、PCB二維碼激光鐳雕設備的核心技術組成

1. 激光源系統

PCB二維碼雕刻設備的核心是激光發生器，常見的有光纖激光器、CO?激光器和紫外激光器三種類型。光纖激光器(通常波長1064nm)因其高光束質量、長壽命和低維護成本，成為PCB金屬表面(如銅、鋁)雕刻的首選；而CO?激光器(波長10.6μm)更適合處理非金屬材料；紫外激光器(波長355nm)則在精細雕刻和敏感材料處理方面表現優異。激光功率通常選擇10W-30W范圍，可根據材料特性調整脈沖頻率(20kHz-80kHz)和脈寬以達到最佳雕刻效果。

2. 精密光學系統

高品質的激光鐳雕設備配備先進的光學組件，包括擴束鏡、振鏡系統和F-θ場鏡。振鏡系統由高速伺服電機驅動的高精度反射鏡組成，定位精度可達±5μm，最大掃描速度超過7m/s。F-θ場鏡用于保持聚焦光斑在整個工作平面上的均勻性，常見工作幅面從50mm×50mm到200mm×200mm不等。部分高端設備還配備動態聚焦系統，可自動補償不同高度平面的焦距變化，確保三維表面的標記質量。

3. 視覺定位系統

現代PCB激光鐳雕設備普遍集成高分辨率CCD視覺系統(通常500萬像素以上)，通過模式識別算法實現亞像素級定位(精度±15μm)。視覺系統先掃描PCB上的基準點(Fiducial Mark)，然后根據CAD設計數據自動校正位置偏差，確保二維碼雕刻位置準確無誤。先進的設備支持多基準點校驗和拼板識別功能，可自動適應不同尺寸的PCB面板和多樣化的板面布局。

4. 運動控制系統

高精度線性電機平臺配合伺服控制系統構成設備的機械運動核心，定位重復精度通常達到±2μm。設備支持多種通信協議(EtherCAT、PROFINET等)，可無縫對接SMT產線的MES系統。智能化控制系統可實時監控激光參數、溫度、冷卻狀態等關鍵指標，具備自動校準和故障診斷功能。部分設備還配備多工位交換系統，實現不停機上下料，大幅提升生產效率。

二、PCB二維碼激光鐳雕的工藝要點

1. 材料適應性處理

不同PCB基材(FR-4、鋁基板、陶瓷基板等)和表面處理工藝(噴錫、沉金、OSP等)需要差異化的激光參數。例如，沉金表面建議采用較低功率高頻率的參數組合避免金層剝離；而黑色阻焊層則需要調整焦點位置以獲得清晰對比度。先進的激光設備配備材料數據庫，可存儲數百種預設參數方案，操作人員只需選擇相應材質即可自動優化雕刻參數。

2. 二維碼類型與參數優化

PCB行業常用QR碼和Data Matrix兩種二維碼制式，Data Matrix因其高密度和小尺寸優勢(ECC200標準可糾錯30%)更受青睞。典型雕刻尺寸為2mm×2mm至5mm×5mm，模塊寬度通?？刂圃?.1mm-0.15mm之間。激光打標前需進行碼制驗證測試，確保在既定尺寸下達到ISO/IEC 16022標準規定的最低識別等級(通常要求≥B級)。設備軟件應具備實時碼值校驗和視覺檢測功能，防止錯誤標記流入下道工序。

3. 清潔與環境保護

激光雕刻過程中產生的微粒需通過集成式煙霧凈化系統(過濾效率≥99.97%)及時清除，避免污染精密電子元件。部分敏感PCB板在雕刻后需要等離子清洗或酒精擦拭去除表面碳化物。設備工作腔體應保持微負壓狀態，并配備互鎖安全裝置(符合EN60825-1激光安全標準)，確保操作人員免受激光輻射傷害。

三、激光鐳雕設備在SMT產線的系統集成

1. 自動化接口設計

現代激光鐳雕設備通過標準SECS/GEM協議與工廠MES系統通信，實現配方自動調用、生產數據采集和設備狀態監控。硬件接口方面，配備雙皮帶傳送機構或精密機械手對接SMT線體，典型節拍時間可控制在3秒/板以內。設備支持Barcode掃碼器或RFID讀取器，自動識別不同產品型號并調取相應加工程序。

2. 數據鏈整合

激光鐳雕設備作為產品追溯系統的關鍵節點，需與PLM、ERP系統深度集成。二維碼內容通常包含：產品型號(3-5位字母數字)、批次號(日期+班次)、序列號(6-8位遞增數字)和供應商代碼(2-3位)等信息。加密算法可對敏感數據進行編碼，防止外部破解。部分高端應用還支持雙碼系統，一個明碼用于常規追溯，一個加密碼用于防偽認證。

3. 智能檢測反饋

集成式AOI(自動光學檢測)系統在雕刻完成后即時進行二維碼可讀性驗證，采用Cognex或Keyence等工業級讀碼器，驗證速度可達300碼/分鐘以上。檢測結果自動反饋至MES系統，不合格產品將被標記或自動剔除。系統統計CPK值監控過程能力，當首次通過率低于預設閾值(如99.5%)時觸發警報，提醒工藝人員調整參數。

四、技術發展趨勢與創新方向

隨著電子產品向微型化發展，超精細激光雕刻技術成為研究熱點。皮秒/飛秒激光器的引入使得20μm以下模塊寬度的二維碼雕刻成為可能，這對高密度PCB板尤為重要。另一創新方向是多層二維碼技術，通過控制激光能量在PCB不同層面形成可分層讀取的編碼信息，大幅提升數據容量。

人工智能技術的融合正在改變傳統激光加工模式：基于深度學習的視覺系統可自動識別最佳雕刻位置，避開焊盤和走線；自適應控制算法能實時調整激光參數補償材料差異；數字孿生技術實現設備狀態的預測性維護。這些創新將激光鐳雕設備的MTBF(平均無故障時間)提升至10，000小時以上。

綠色制造要求推動著激光技術的節能改進：新型諧振腔設計使能量轉換效率提升至35%以上；智能休眠模式可降低30%的待機能耗；無鉛化工藝設計符合RoHS2.0和REACH法規要求。未來，模塊化設計的激光鐳雕設備將更易于升級和維護，生命周期成本可降低25%以上。

PCB二維碼激光鐳雕設備作為SMT產線的"數字身份證"生成器，其技術進步直接關系到電子制造企業的質量管理水平和供應鏈可追溯性。隨著技術的持續創新，這一領域?qū)⒗^續向著更高精度、更快速度、更強智能和更綠色環保的方向發展。

小編點評：

激光鐳雕設備在PCB板上精準刻二維碼，耐高溫、抗腐蝕，確保產品可追溯、可防偽。它智能識別、自動調整參數，已成SMT產線標配，未來將朝更高精度、更智能、更環保方向發展。未來，它就是產線上的“數據中樞”和“質量守門員”。
